Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport에 대한 상속 다이어그램 :

[범례]

Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport에 대한 협력 다이어그램:

[범례]

Public 멤버 함수
	TcpOmronFinsTransport (OmronFinsConnectionOptions options)
async Task< PlcResult >	ConnectAsync (CancellationToken cancellationToken=default)
async Task< PlcResult >	DisconnectAsync (CancellationToken cancellationToken=default)
async Task< PlcResult< byte[]> >	SendAndReceiveAsync (IReadOnlyList< byte > requestFrame, int receiveTimeoutMs, int retryCount, CancellationToken cancellationToken=default)
async ValueTask	DisposeAsync ()

속성
bool	IsConnected `[get]`

Private 멤버 함수
async Task	CloseCoreAsync ()
void	ThrowIfDisposed ()

정적 Private 멤버 함수
static async Task< byte[]>	ReceiveFinsTcpPacketAsync (NetworkStream stream, CancellationToken cancellationToken)
static async Task	ReadExactlyAsync (NetworkStream stream, byte[] buffer, CancellationToken cancellationToken)

Private 속성
readonly SemaphoreSlim	_syncLock = new(1, 1)
readonly OmronFinsConnectionOptions	_options
TcpClient?	_tcpClient
NetworkStream?	_stream
bool	_disposed

상세한 설명

Omron FINS 통신을 위한 TCP 전송을 제공합니다.

TcpOmronFinsTransport.cs 파일의 16 번째 라인에서 정의되었습니다.

생성자 & 소멸자 문서화

◆ TcpOmronFinsTransport()

Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.TcpOmronFinsTransport ( OmronFinsConnectionOptions options )

inline

T:Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport 클래스의 새 인스턴스를 초기화합니다.

매개변수

options 대상과 제한 시간을 지정하는 FINS 연결 옵션입니다.

예외

ArgumentNullException options 가 null일 때 발생합니다.

TcpOmronFinsTransport.cs 파일의 88 번째 라인에서 정의되었습니다.

    {
        _options = options ?? throw new ArgumentNullException(nameof(options));
    }

다음을 참조함 : _options.

멤버 함수 문서화

◆ CloseCoreAsync()

async Task Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.CloseCoreAsync ( )

inlineprivate

현재 네트워크 스트림과 TCP 클라이언트를 닫고 참조를 초기화합니다.

반환값: 닫기 작업을 나타내는 완료 작업입니다.

TcpOmronFinsTransport.cs 파일의 547 번째 라인에서 정의되었습니다.

    {
        _stream?.Dispose();
        _tcpClient?.Dispose();
        _stream = null;
        _tcpClient = null;
        await Task.CompletedTask.ConfigureAwait(false);
    }

다음을 참조함 : _stream, _tcpClient.

다음에 의해서 참조됨 : ConnectAsync(), DisconnectAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ ConnectAsync()

async Task< PlcResult > Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.ConnectAsync ( CancellationToken cancellationToken = default )

inline

구성된 제한 시간 안에 FINS TCP 대상에 연결합니다.

매개변수

cancellationToken 연결 및 잠금 대기를 취소하는 토큰입니다.

반환값: 연결 성공 또는 포착된 네트워크·제한 시간 오류를 포함하는 결과 작업입니다.

예외

OperationCanceledException	동기화 잠금을 기다리는 동안 취소되면 발생합니다.
ObjectDisposedException	전송 또는 동기화 잠금이 이미 정리된 경우 발생할 수 있습니다.

Dreamine.PLC.Omron.Fins.Transport.IOmronFinsTransport를 구현.

TcpOmronFinsTransport.cs 파일의 143 번째 라인에서 정의되었습니다.

    {
        await _syncLock.WaitAsync(cancellationToken).ConfigureAwait(false);
        try
        {
            ThrowIfDisposed();
            if (IsConnected)
            {
                return PlcResult.Success();
            }

            await CloseCoreAsync().ConfigureAwait(false);
            _tcpClient = new TcpClient { NoDelay = true };

            using var timeoutCts = CancellationTokenSource.CreateLinkedTokenSource(cancellationToken);
            timeoutCts.CancelAfter(_options.ConnectTimeoutMs);
            await _tcpClient.ConnectAsync(_options.Host, _options.Port, timeoutCts.Token).ConfigureAwait(false);
            _stream = _tcpClient.GetStream();
            return PlcResult.Success();
        }
        catch (OperationCanceledException ex)
        {
            await CloseCoreAsync().ConfigureAwait(false);
            return PlcResult.Failure(ex.Message);
        }
        catch (Exception ex)
        {
            await CloseCoreAsync().ConfigureAwait(false);
            return PlcResult.Failure(ex.Message);
        }
        finally
        {
            _syncLock.Release();
        }
    }

다음을 참조함 : _options, _stream, _syncLock, _tcpClient, CloseCoreAsync(), IsConnected, ThrowIfDisposed().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ DisconnectAsync()

async Task< PlcResult > Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.DisconnectAsync ( CancellationToken cancellationToken = default )

inline

네트워크 스트림과 TCP 클라이언트를 닫아 FINS 연결을 해제합니다.

매개변수

cancellationToken 잠금 대기를 취소하는 토큰입니다.

반환값: 연결 해제 성공 결과 작업입니다.

예외

OperationCanceledException	동기화 잠금을 기다리는 동안 취소되면 발생합니다.
ObjectDisposedException	동기화 잠금이 이미 정리된 경우 발생할 수 있습니다.

Dreamine.PLC.Omron.Fins.Transport.IOmronFinsTransport를 구현.

TcpOmronFinsTransport.cs 파일의 219 번째 라인에서 정의되었습니다.

    {
        await _syncLock.WaitAsync(cancellationToken).ConfigureAwait(false);
        try
        {
            await CloseCoreAsync().ConfigureAwait(false);
            return PlcResult.Success();
        }
        finally
        {
            _syncLock.Release();
        }
    }

다음을 참조함 : _syncLock, CloseCoreAsync().

다음에 의해서 참조됨 : DisposeAsync().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ DisposeAsync()

async ValueTask Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.DisposeAsync ( )

inline

연결을 닫고 동기화 자원을 비동기로 정리합니다.

반환값: 비동기 정리 작업을 나타내는 값 작업입니다.

예외

ObjectDisposedException 동시 정리로 동기화 잠금이 이미 정리된 경우 발생할 수 있습니다.

TcpOmronFinsTransport.cs 파일의 370 번째 라인에서 정의되었습니다.

    {
        if (_disposed)
        {
            return;
        }

        await DisconnectAsync().ConfigureAwait(false);
        _syncLock.Dispose();
        _disposed = true;
        GC.SuppressFinalize(this);
    }

다음을 참조함 : _disposed, _syncLock, DisconnectAsync().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ReadExactlyAsync()

async Task Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.ReadExactlyAsync	(	NetworkStream	stream,
		byte[]	buffer,
		CancellationToken	cancellationToken )

inlinestaticprivate

네트워크 스트림에서 대상 버퍼를 끝까지 채웁니다.

매개변수

stream	읽을 네트워크 스트림입니다.
buffer	완전히 채울 대상 버퍼입니다.
cancellationToken	읽기를 취소하는 토큰입니다.

반환값: 비동기 읽기 작업입니다.

예외

IOException	버퍼를 채우기 전에 원격 끝점이 연결을 닫으면 발생합니다.
OperationCanceledException	읽기가 취소되면 발생합니다.

TcpOmronFinsTransport.cs 파일의 516 번째 라인에서 정의되었습니다.

    {
        var offset = 0;
        while (offset < buffer.Length)
        {
            var read = await stream.ReadAsync(buffer.AsMemory(offset, buffer.Length - offset), cancellationToken).ConfigureAwait(false);
            if (read == 0)
            {
                throw new IOException("The remote FINS endpoint closed the TCP connection.");
            }

            offset += read;
        }
    }

다음에 의해서 참조됨 : ReceiveFinsTcpPacketAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ ReceiveFinsTcpPacketAsync()

async Task< byte[]> Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.ReceiveFinsTcpPacketAsync	(	NetworkStream	stream,
		CancellationToken	cancellationToken )

inlinestaticprivate

FINS/TCP 헤더와 선언된 본문 길이를 기준으로 패킷 하나를 정확히 수신합니다.

매개변수

stream	읽을 연결된 네트워크 스트림입니다.
cancellationToken	수신을 취소하는 토큰입니다.

반환값: 헤더와 본문을 포함한 완전한 FINS/TCP 패킷입니다.

예외

InvalidOperationException	헤더의 패킷 길이가 8보다 작을 때 발생합니다.
IOException	완전한 패킷을 받기 전에 원격 끝점이 연결을 닫으면 발생합니다.
OperationCanceledException	수신이 취소되면 발생합니다.

TcpOmronFinsTransport.cs 파일의 439 번째 라인에서 정의되었습니다.

    {
        var header = new byte[16];
        await ReadExactlyAsync(stream, header, cancellationToken).ConfigureAwait(false);

        var length = OmronFinsEndian.ReadInt32(header, 4);
        if (length < 8)
        {
            throw new InvalidOperationException($"Invalid FINS/TCP packet length: {length}.");
        }

        var bodyLength = length - 8;
        var body = new byte[bodyLength];
        await ReadExactlyAsync(stream, body, cancellationToken).ConfigureAwait(false);

        var packet = new byte[header.Length + body.Length];
        Buffer.BlockCopy(header, 0, packet, 0, header.Length);
        Buffer.BlockCopy(body, 0, packet, header.Length, body.Length);
        return packet;
    }

다음을 참조함 : ReadExactlyAsync(), Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.ReadInt32().

다음에 의해서 참조됨 : SendAndReceiveAsync().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ SendAndReceiveAsync()

async Task< PlcResult< byte[]> > Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.SendAndReceiveAsync	(	IReadOnlyList< byte >	requestFrame,
		int	receiveTimeoutMs,
		int	retryCount,
		CancellationToken	cancellationToken = default )

inline

원시 FINS 프레임을 TCP 패킷으로 전송하고 완전한 응답 패킷을 수신합니다.

매개변수

requestFrame	전송할 원시 FINS 요청 프레임입니다.
receiveTimeoutMs	밀리초 단위 송수신 제한 시간입니다.
retryCount	인터페이스 호환성을 위한 재시도 횟수이며 TCP 구현에서는 사용하지 않습니다.
cancellationToken	잠금과 송수신을 취소하는 토큰입니다.

반환값: 원시 FINS 응답 프레임 또는 연결·전송·프로토콜 오류를 포함하는 결과 작업입니다.

예외

ArgumentNullException	requestFrame 이 `null`일 때 발생합니다.
OperationCanceledException	동기화 잠금을 기다리는 동안 취소되면 발생합니다.
ObjectDisposedException	전송 또는 동기화 잠금이 이미 정리된 경우 발생할 수 있습니다.

Dreamine.PLC.Omron.Fins.Transport.IOmronFinsTransport를 구현.

TcpOmronFinsTransport.cs 파일의 305 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(requestFrame);

        await _syncLock.WaitAsync(cancellationToken).ConfigureAwait(false);
        try
        {
            ThrowIfDisposed();
            if (_stream is null || _tcpClient is null || !_tcpClient.Connected)
            {
                return PlcResult<byte[]>.Failure("The FINS TCP transport is not connected.");
            }

            var packet = OmronFinsTcpPacket.Wrap(requestFrame);
            using var timeoutCts = CancellationTokenSource.CreateLinkedTokenSource(cancellationToken);
            timeoutCts.CancelAfter(receiveTimeoutMs);

            await _stream.WriteAsync(packet, timeoutCts.Token).ConfigureAwait(false);
            await _stream.FlushAsync(timeoutCts.Token).ConfigureAwait(false);

            var responsePacket = await ReceiveFinsTcpPacketAsync(_stream, timeoutCts.Token).ConfigureAwait(false);
            return PlcResult<byte[]>.Success(OmronFinsTcpPacket.Extract(responsePacket));
        }
        catch (OperationCanceledException ex)
        {
            return PlcResult<byte[]>.Failure(ex.Message);
        }
        catch (Exception ex)
        {
            return PlcResult<byte[]>.Failure(ex.Message);
        }
        finally
        {
            _syncLock.Release();
        }
    }

다음을 참조함 : _stream, _syncLock, _tcpClient, Dreamine.PLC.Omron.Fins.Protocol.OmronFinsTcpPacket.Extract(), ReceiveFinsTcpPacketAsync(), ThrowIfDisposed(), Dreamine.PLC.Omron.Fins.Protocol.OmronFinsTcpPacket.Wrap().

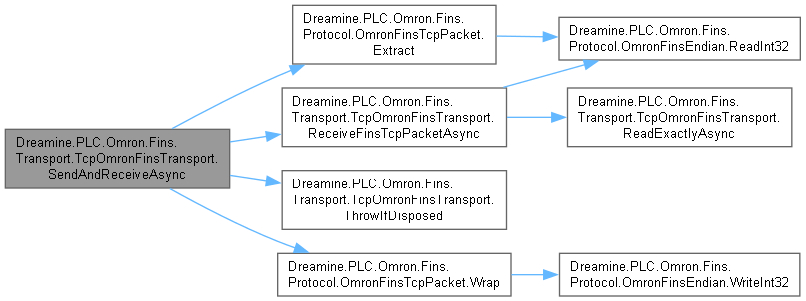

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ThrowIfDisposed()

void Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.ThrowIfDisposed ( )

inlineprivate

이 전송 인스턴스가 아직 정리되지 않았는지 확인합니다.

예외

ObjectDisposedException 인스턴스가 이미 정리된 경우 발생합니다.

TcpOmronFinsTransport.cs 파일의 572 번째 라인에서 정의되었습니다.

    {
        ObjectDisposedException.ThrowIf(_disposed, this);
    }

다음을 참조함 : _disposed.

다음에 의해서 참조됨 : ConnectAsync(), SendAndReceiveAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

멤버 데이터 문서화

◆ _disposed

bool Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport._disposed

private

disposed 값을 보관합니다.

TcpOmronFinsTransport.cs 파일의 62 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : DisposeAsync(), ThrowIfDisposed().

◆ _options

readonly OmronFinsConnectionOptions Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport._options

private

options 값을 보관합니다.

TcpOmronFinsTransport.cs 파일의 35 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectAsync(), TcpOmronFinsTransport().

◆ _stream

NetworkStream? Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport._stream

private

stream 값을 보관합니다.

TcpOmronFinsTransport.cs 파일의 53 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : CloseCoreAsync(), ConnectAsync(), SendAndReceiveAsync().

◆ _syncLock

readonly SemaphoreSlim Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport._syncLock = new(1, 1)

private

sync Lock 값을 보관합니다.

TcpOmronFinsTransport.cs 파일의 26 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectAsync(), DisconnectAsync(), DisposeAsync(), SendAndReceiveAsync().

◆ _tcpClient

TcpClient? Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport._tcpClient

private

tcp Client 값을 보관합니다.

TcpOmronFinsTransport.cs 파일의 44 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : CloseCoreAsync(), ConnectAsync(), SendAndReceiveAsync().

속성 문서화

◆ IsConnected

bool Dreamine.PLC.Omron.Fins.Transport.TcpOmronFinsTransport.IsConnected

get

TCP 클라이언트가 연결되고 네트워크 스트림이 준비되었는지 여부를 가져옵니다.

Dreamine.PLC.Omron.Fins.Transport.IOmronFinsTransport를 구현.

TcpOmronFinsTransport.cs 파일의 101 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectAsync().

이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

TcpOmronFinsTransport.cs
