Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol에 대한 협력 다이어그램:

클래스
struct	FinsRequest

Public 멤버 함수
	OmronFinsSimulatorProtocol (InMemoryPlcMemory memory, OmronFinsSimulatorServerOptions options)
byte[]	HandleRequest (IReadOnlyList< byte > requestFrame)

이벤트
EventHandler< string >?	StatusChanged

Private 멤버 함수
byte[]	HandleRead (byte[] requestFrame, FinsRequest request)
byte[]	HandleWrite (byte[] requestFrame, FinsRequest request)
void	ApplyAutoWordResponse (PlcAddress writeAddress, IReadOnlyList< short > values)

정적 Private 멤버 함수
static bool	TryParseRequest (byte[] frame, out FinsRequest request, out string? errorMessage)
static byte[]	BuildErrorResponse (byte[] requestFrame, ushort endCode)
static byte[]	BuildResponse (byte[] requestFrame, ushort command, ushort endCode, IReadOnlyList< byte > payload)

Private 속성
readonly InMemoryPlcMemory	_memory
readonly OmronFinsSimulatorServerOptions	_options

상세한 설명

메모리 읽기·쓰기 테스트를 위한 최소 Omron FINS 시뮬레이터 프로토콜을 실행합니다.

OmronFinsSimulatorProtocol.cs 파일의 17 번째 라인에서 정의되었습니다.

생성자 & 소멸자 문서화

◆ OmronFinsSimulatorProtocol()

Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.OmronFinsSimulatorProtocol	(	InMemoryPlcMemory	memory,
		OmronFinsSimulatorServerOptions	options )

inline

T:Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol 클래스의 새 인스턴스를 초기화합니다.

매개변수

memory	요청 간에 공유할 PLC 메모리입니다.
options	자동 응답 동작을 포함하는 시뮬레이터 옵션입니다.

예외

ArgumentNullException memory 또는 options 가 null일 때 발생합니다.

OmronFinsSimulatorProtocol.cs 파일의 70 번째 라인에서 정의되었습니다.

    {
        _memory = memory ?? throw new ArgumentNullException(nameof(memory));
        _options = options ?? throw new ArgumentNullException(nameof(options));
    }

다음을 참조함 : _memory, _options.

멤버 함수 문서화

◆ ApplyAutoWordResponse()

void Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.ApplyAutoWordResponse	(	PlcAddress	writeAddress,
		IReadOnlyList< short >	values )

inlineprivate

구성된 트리거 주소의 단일 워드 쓰기에 자동 응답 값을 적용합니다.

매개변수

writeAddress	원래 쓰기 대상 주소입니다.
values	기록된 워드 값입니다.

OmronFinsSimulatorProtocol.cs 파일의 309 번째 라인에서 정의되었습니다.

    {
        if (!_options.EnableAutoWordResponse || values.Count != 1)
        {
            return;
        }

        if (writeAddress.DeviceType != PlcDeviceType.D || writeAddress.Offset != _options.AutoResponseTriggerOffset)
        {
            return;
        }

        var rawResponseValue = values[0] + _options.AutoResponseIncrement;
        if (rawResponseValue is < short.MinValue or > short.MaxValue)
        {
            StatusChanged?.Invoke(this, $"FINS auto response skipped: value overflow. value={rawResponseValue}");
            return;
        }

        var responseValue = (short)rawResponseValue;
        var responseAddress = new PlcAddress(PlcDeviceType.D, _options.AutoResponseOffset);
        _memory.WriteWords(responseAddress, [responseValue]);
        StatusChanged?.Invoke(this, $"FINS auto response: D{_options.AutoResponseOffset}={responseValue}");
    }

다음을 참조함 : _memory, _options, StatusChanged.

다음에 의해서 참조됨 : HandleWrite().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ BuildErrorResponse()

byte[] Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.BuildErrorResponse	(	byte[]	requestFrame,
		ushort	endCode )

inlinestaticprivate

요청 프레임을 기반으로 지정한 종료 코드의 오류 응답을 생성합니다.

매개변수

requestFrame	응답 주소와 명령을 가져올 요청 프레임입니다.
endCode	응답에 기록할 FINS 종료 코드입니다.

반환값: 페이로드가 없는 FINS 오류 응답입니다.

OmronFinsSimulatorProtocol.cs 파일의 440 번째 라인에서 정의되었습니다.

    {
        var command = requestFrame.Length >= 12 ? OmronFinsEndian.ReadUInt16(requestFrame, 10) : (ushort)0;
        return BuildResponse(requestFrame, command, endCode, []);
    }

다음을 참조함 : BuildResponse(), Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.ReadUInt16().

다음에 의해서 참조됨 : HandleRead(), HandleRequest(), HandleWrite().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ BuildResponse()

byte[] Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.BuildResponse	(	byte[]	requestFrame,
		ushort	command,
		ushort	endCode,
		IReadOnlyList< byte >	payload )

inlinestaticprivate

요청의 주소를 반전하고 명령·종료 코드·페이로드를 포함하는 FINS 응답을 생성합니다.

매개변수

requestFrame	헤더 값을 가져올 원본 요청 프레임입니다.
command	응답에 에코할 명령 코드입니다.
endCode	FINS 종료 코드입니다.
payload	응답 뒤에 추가할 페이로드입니다.

반환값: 생성된 원시 FINS 응답 프레임입니다.

예외

ArgumentNullException requestFrame 또는 payload 가 null일 때 발생할 수 있습니다.

OmronFinsSimulatorProtocol.cs 파일의 502 번째 라인에서 정의되었습니다.

    {
        var response = new byte[14 + payload.Count];
        response[0] = requestFrame.Length > 0 ? requestFrame[0] : (byte)0xC0;
        response[1] = requestFrame.Length > 1 ? requestFrame[1] : (byte)0x00;
        response[2] = requestFrame.Length > 2 ? requestFrame[2] : (byte)0x02;

        response[3] = requestFrame.Length > 6 ? requestFrame[6] : (byte)0x00;
        response[4] = requestFrame.Length > 7 ? requestFrame[7] : (byte)0x00;
        response[5] = requestFrame.Length > 8 ? requestFrame[8] : (byte)0x00;
        response[6] = requestFrame.Length > 3 ? requestFrame[3] : (byte)0x00;
        response[7] = requestFrame.Length > 4 ? requestFrame[4] : (byte)0x00;
        response[8] = requestFrame.Length > 5 ? requestFrame[5] : (byte)0x00;
        response[9] = requestFrame.Length > 9 ? requestFrame[9] : (byte)0x00;

        OmronFinsEndian.WriteUInt16(response, 10, command);
        OmronFinsEndian.WriteUInt16(response, 12, endCode);

        for (var index = 0; index < payload.Count; index++)
        {
            response[14 + index] = payload[index];
        }

        return response;
    }

다음을 참조함 : Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.WriteUInt16().

다음에 의해서 참조됨 : BuildErrorResponse(), HandleRead(), HandleWrite().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

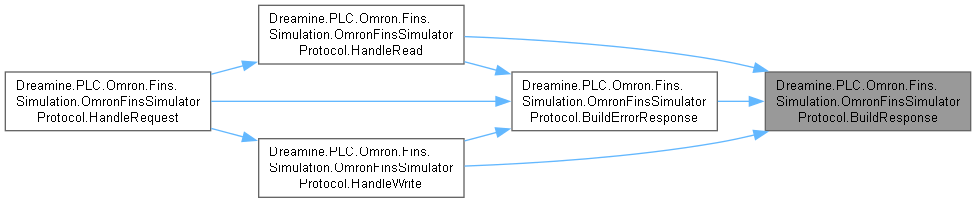

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ HandleRead()

byte[] Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.HandleRead	(	byte[]	requestFrame,
		FinsRequest	request )

inlineprivate

구문 분석된 메모리 영역 읽기 요청을 공유 메모리에서 실행합니다.

매개변수

requestFrame	응답 헤더 생성에 사용할 원본 요청 프레임입니다.
request	구문 분석된 읽기 요청입니다.

반환값: 비트 또는 워드 페이로드를 포함하는 FINS 응답입니다.

OmronFinsSimulatorProtocol.cs 파일의 169 번째 라인에서 정의되었습니다.

    {
        if (request.IsBitAccess)
        {
            var readResult = _memory.ReadBits(request.Address, request.Count);
            if (!readResult.IsSuccess || readResult.Value is null)
            {
                return BuildErrorResponse(requestFrame, 0x2101);
            }

            var payload = readResult.Value.Select(value => value ? (byte)1 : (byte)0).ToArray();
            return BuildResponse(requestFrame, request.Command, 0, payload);
        }

        var wordResult = _memory.ReadWords(request.Address, request.Count);
        if (!wordResult.IsSuccess || wordResult.Value is null)
        {
            return BuildErrorResponse(requestFrame, 0x2101);
        }

        var wordPayload = new byte[wordResult.Value.Length * 2];
        for (var index = 0; index < wordResult.Value.Length; index++)
        {
            OmronFinsEndian.WriteInt16(wordPayload, index * 2, wordResult.Value[index]);
        }

        return BuildResponse(requestFrame, request.Command, 0, wordPayload);
    }

다음을 참조함 : _memory, BuildErrorResponse(), BuildResponse(), Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.FinsRequest.IsBitAccess, Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.WriteInt16().

다음에 의해서 참조됨 : HandleRequest().

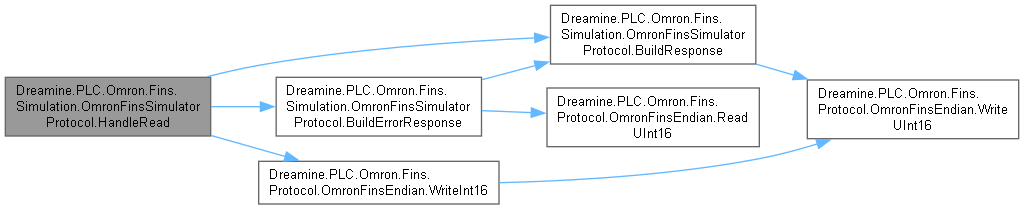

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ HandleRequest()

byte[] Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.HandleRequest ( IReadOnlyList< byte > requestFrame )

inline

원시 FINS 요청 프레임을 처리하고 대응하는 원시 응답 프레임을 반환합니다.

매개변수

requestFrame 처리할 원시 FINS 요청 프레임입니다.

반환값: 성공 페이로드 또는 FINS 종료 코드를 포함하는 원시 응답 프레임입니다.

예외

ArgumentNullException requestFrame 이 null일 때 발생합니다.

OmronFinsSimulatorProtocol.cs 파일의 118 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(requestFrame);
        var request = requestFrame as byte[] ?? requestFrame.ToArray();

        if (!TryParseRequest(request, out var parsed, out var errorMessage))
        {
            StatusChanged?.Invoke(this, errorMessage ?? "Invalid FINS request.");
            return BuildErrorResponse(request, 0x1101);
        }

        return parsed.Command switch
        {
            (ushort)OmronFinsCommand.MemoryAreaRead => HandleRead(request, parsed),
            (ushort)OmronFinsCommand.MemoryAreaWrite => HandleWrite(request, parsed),
            _ => BuildErrorResponse(request, 0x0101)
        };
    }

다음을 참조함 : BuildErrorResponse(), HandleRead(), HandleWrite(), StatusChanged, TryParseRequest().

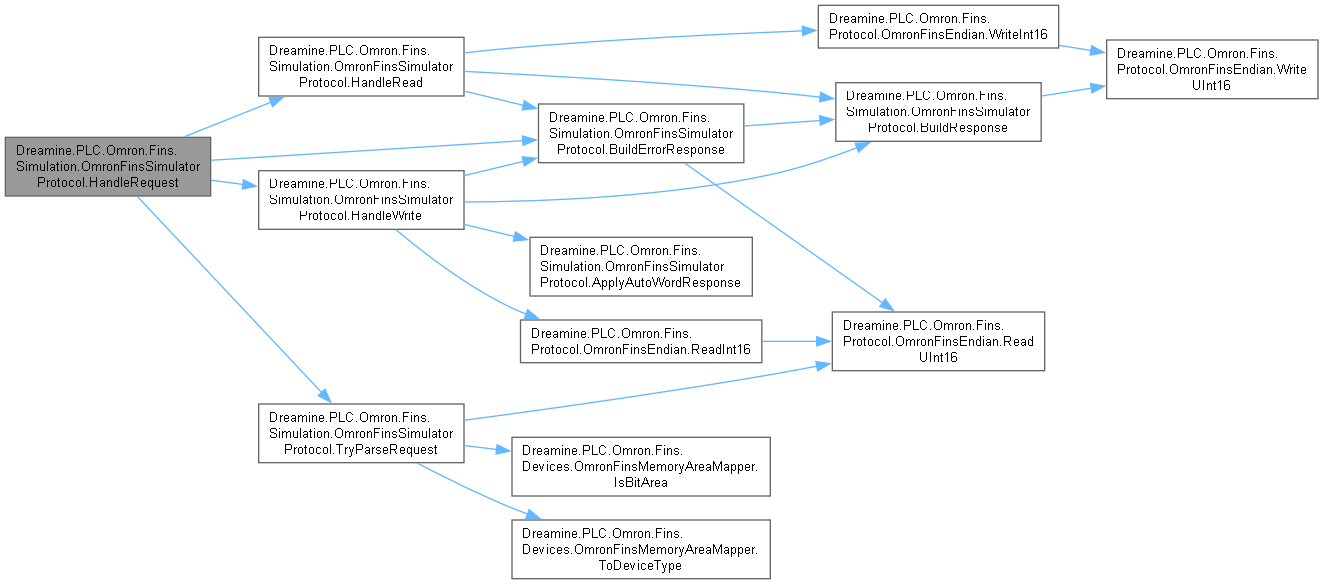

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ HandleWrite()

byte[] Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.HandleWrite	(	byte[]	requestFrame,
		FinsRequest	request )

inlineprivate

구문 분석된 메모리 영역 쓰기 요청을 공유 메모리에 실행합니다.

매개변수

requestFrame	응답 헤더 생성에 사용할 원본 요청 프레임입니다.
request	구문 분석된 쓰기 요청입니다.

반환값: 성공 또는 유효성·메모리 오류 종료 코드를 포함하는 FINS 응답입니다.

예외

OverflowException 워드 개수에 2를 곱한 예상 데이터 길이가 정수 범위를 벗어날 때 발생할 수 있습니다.

OmronFinsSimulatorProtocol.cs 파일의 238 번째 라인에서 정의되었습니다.

    {
        if (request.IsBitAccess)
        {
            if (request.Data.Length < request.Count)
            {
                return BuildErrorResponse(requestFrame, 0x1101);
            }

            var values = new bool[request.Count];
            for (var index = 0; index < request.Count; index++)
            {
                values[index] = request.Data[index] != 0;
            }

            var writeResult = _memory.WriteBits(request.Address, values);
            if (!writeResult.IsSuccess)
            {
                return BuildErrorResponse(requestFrame, 0x2101);
            }
        }
        else
        {
            var expectedLength = checked(request.Count * 2);
            if (request.Data.Length < expectedLength)
            {
                return BuildErrorResponse(requestFrame, 0x1101);
            }

            var values = new short[request.Count];
            for (var index = 0; index < request.Count; index++)
            {
                values[index] = OmronFinsEndian.ReadInt16(request.Data, index * 2);
            }

            var writeResult = _memory.WriteWords(request.Address, values);
            if (!writeResult.IsSuccess)
            {
                return BuildErrorResponse(requestFrame, 0x2101);
            }

            ApplyAutoWordResponse(request.Address, values);
        }

        return BuildResponse(requestFrame, request.Command, 0, []);
    }

다음을 참조함 : _memory, ApplyAutoWordResponse(), BuildErrorResponse(), BuildResponse(), Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.FinsRequest.IsBitAccess, Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.ReadInt16().

다음에 의해서 참조됨 : HandleRequest().

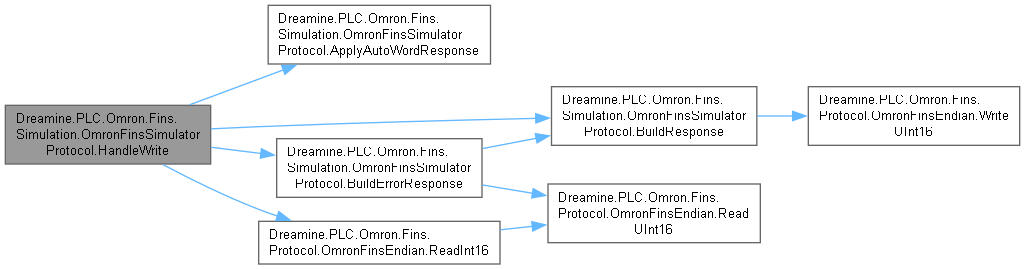

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ TryParseRequest()

bool Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.TryParseRequest	(	byte[]	frame,
		out FinsRequest	request,
		out string?	errorMessage )

inlinestaticprivate

원시 FINS 요청 프레임의 명령·영역·주소·개수·데이터를 구문 분석합니다.

매개변수

frame	구문 분석할 요청 프레임입니다.
request	성공 시 구문 분석된 요청을 받습니다.
errorMessage	실패 시 진단 메시지를 받습니다.

반환값: 프레임이 유효하고 지원되는 메모리 영역을 사용하면 true입니다.

OmronFinsSimulatorProtocol.cs 파일의 374 번째 라인에서 정의되었습니다.

    {
        request = default;
        errorMessage = null;

        if (frame.Length < 18)
        {
            errorMessage = $"The FINS request frame is too short. Length={frame.Length}.";
            return false;
        }

        var command = OmronFinsEndian.ReadUInt16(frame, 10);
        var areaCode = frame[12];
        var offset = OmronFinsEndian.ReadUInt16(frame, 13);
        var bitOffset = frame[15];
        var count = OmronFinsEndian.ReadUInt16(frame, 16);
        var data = frame.Length > 18 ? frame[18..] : [];
        var deviceType = OmronFinsMemoryAreaMapper.ToDeviceType(areaCode);

        if (deviceType == PlcDeviceType.Unknown)
        {
            errorMessage = $"Unsupported FINS memory area code: 0x{areaCode:X2}.";
            return false;
        }

        request = new FinsRequest(
            command,
            areaCode,
            new PlcAddress(deviceType, offset, OmronFinsMemoryAreaMapper.IsBitArea(areaCode) ? bitOffset : null),
            count,
            data);
        return true;
    }

다음을 참조함 : Dreamine.PLC.Omron.Fins.Devices.OmronFinsMemoryAreaMapper.IsBitArea(), Dreamine.PLC.Omron.Fins.Protocol.OmronFinsEndian.ReadUInt16(), Dreamine.PLC.Omron.Fins.Devices.OmronFinsMemoryAreaMapper.ToDeviceType().

다음에 의해서 참조됨 : HandleRequest().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

멤버 데이터 문서화

◆ _memory

readonly InMemoryPlcMemory Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol._memory

private

memory 값을 보관합니다.

OmronFinsSimulatorProtocol.cs 파일의 27 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ApplyAutoWordResponse(), HandleRead(), HandleWrite(), OmronFinsSimulatorProtocol().

◆ _options

readonly OmronFinsSimulatorServerOptions Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol._options

private

options 값을 보관합니다.

OmronFinsSimulatorProtocol.cs 파일의 36 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ApplyAutoWordResponse(), OmronFinsSimulatorProtocol().

이벤트 문서화

◆ StatusChanged

EventHandler<string>? Dreamine.PLC.Omron.Fins.Simulation.OmronFinsSimulatorProtocol.StatusChanged

시뮬레이터 상태 또는 자동 응답 정보가 변경될 때 발생합니다.

OmronFinsSimulatorProtocol.cs 파일의 84 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ApplyAutoWordResponse(), HandleRequest().

이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

OmronFinsSimulatorProtocol.cs
