Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient에 대한 상속 다이어그램 :

Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient에 대한 협력 다이어그램:

[범례]

Public 멤버 함수
	OmronCxComponentPlcClient (OmronCxComponentOptions options)
	OmronCxComponentPlcClient (OmronCxComponentOptions options, IComObjectFactory factory)
override async ValueTask	DisposeAsync ()

Protected 멤버 함수
override Task< PlcResult >	ConnectCoreAsync (CancellationToken cancellationToken)
override Task< PlcResult >	DisconnectCoreAsync (CancellationToken cancellationToken)
override Task< PlcResult< bool[]> >	ReadBitsCoreAsync (PlcAddress address, int count, CancellationToken cancellationToken)
override Task< PlcResult< short[]> >	ReadWordsCoreAsync (PlcAddress address, int count, CancellationToken cancellationToken)
override Task< PlcResult >	WriteBitsCoreAsync (PlcAddress address, IReadOnlyList< bool > values, CancellationToken cancellationToken)
override Task< PlcResult >	WriteWordsCoreAsync (PlcAddress address, IReadOnlyList< short > values, CancellationToken cancellationToken)

속성
OmronCxComponentOptions	Options `[get]`

Private 멤버 함수
object	RequireComponent ()
void	ReleaseComponent ()

정적 Private 멤버 함수
static void	TrySetProperty (object target, string name, object? value)

Private 속성
readonly OmronCxComponentOptions	_options
readonly IComObjectFactory	_factory
object?	_component

상세한 설명

Omron CX-Compolet/CX-Component COM 인터페이스를 사용하는 PLC 클라이언트를 제공합니다.

OmronCxComponentPlcClient.cs 파일의 20 번째 라인에서 정의되었습니다.

생성자 & 소멸자 문서화

◆ OmronCxComponentPlcClient() [1/2]

Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.OmronCxComponentPlcClient ( OmronCxComponentOptions options )

inline

기본 COM 개체 팩터리를 사용해 OmronCxComponentPlcClient 클래스의 새 인스턴스를 초기화합니다.

매개변수

options CX-Compolet 연결 및 메서드 설정입니다.

예외

ArgumentNullException options 가 null일 때 발생합니다.

OmronCxComponentPlcClient.cs 파일의 74 번째 라인에서 정의되었습니다.

        : this(options, new DefaultComObjectFactory())
    {
    }

◆ OmronCxComponentPlcClient() [2/2]

Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.OmronCxComponentPlcClient	(	OmronCxComponentOptions	options,
		IComObjectFactory	factory )

inline

지정한 COM 개체 팩터리를 사용해 OmronCxComponentPlcClient 클래스의 새 인스턴스를 초기화합니다.

매개변수

options	CX-Compolet 연결 및 메서드 설정입니다.
factory	후기 바인딩 COM 개체를 생성할 팩터리입니다.

예외

ArgumentNullException options 또는 factory 가 null일 때 발생합니다.

OmronCxComponentPlcClient.cs 파일의 111 번째 라인에서 정의되었습니다.

    {
        _options = options ?? throw new ArgumentNullException(nameof(options));
        _factory = factory ?? throw new ArgumentNullException(nameof(factory));
    }

다음을 참조함 : _factory, _options.

멤버 함수 문서화

◆ ConnectCoreAsync()

override Task< PlcResult > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.ConnectCoreAsync ( CancellationToken cancellationToken )

inlineprotected

COM 개체를 생성하고 상대 주소와 활성 상태를 설정해 CX-Compolet 연결을 엽니다.

매개변수

cancellationToken 연결 작업을 취소하는 토큰입니다.

반환값: 연결 성공 결과를 포함하는 작업입니다.

예외

OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.
PlatformNotSupportedException	기본 팩터리를 Windows가 아닌 플랫폼에서 사용할 때 발생합니다.
InvalidOperationException	COM 개체 생성 또는 필수 활성 속성 설정이 실패할 때 발생할 수 있습니다.

OmronCxComponentPlcClient.cs 파일의 175 번째 라인에서 정의되었습니다.

    {
        cancellationToken.ThrowIfCancellationRequested();

        _component = _factory.Create(_options.ProgId);
        TrySetProperty(_component, _options.PeerAddressPropertyName, _options.PeerAddress);
        ComInvoker.SetProperty(_component, _options.ActivePropertyName, true);

        return Task.FromResult(PlcResult.Success());
    }

다음을 참조함 : _component, _factory, _options, TrySetProperty().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ DisconnectCoreAsync()

override Task< PlcResult > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.DisconnectCoreAsync ( CancellationToken cancellationToken )

inlineprotected

가능한 경우 활성 속성을 해제하고 보유한 CX-Compolet COM 개체를 해제합니다.

매개변수

cancellationToken 연결 해제 작업을 취소하는 토큰입니다.

반환값: 연결 해제 성공 결과를 포함하는 작업입니다.

예외

OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.
InvalidOperationException	활성 속성 설정자가 존재하지만 내부 COM 오류가 발생할 때 발생할 수 있습니다.

OmronCxComponentPlcClient.cs 파일의 226 번째 라인에서 정의되었습니다.

    {
        cancellationToken.ThrowIfCancellationRequested();

        if (_component is null)
        {
            return Task.FromResult(PlcResult.Success());
        }

        TrySetProperty(_component, _options.ActivePropertyName, false);
        ReleaseComponent();
        return Task.FromResult(PlcResult.Success());
    }

다음을 참조함 : _component, _options, ReleaseComponent(), TrySetProperty().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ DisposeAsync()

override async ValueTask Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.DisposeAsync ( )

inline

기본 PLC 클라이언트 자원을 비동기로 정리하고 CX-Compolet COM 개체를 해제합니다.

반환값: 비동기 정리 작업을 나타내는 값 작업입니다.

OmronCxComponentPlcClient.cs 파일의 596 번째 라인에서 정의되었습니다.

    {
        await base.DisposeAsync().ConfigureAwait(false);
        ReleaseComponent();
    }

다음을 참조함 : ReleaseComponent().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ReadBitsCoreAsync()

override Task< PlcResult< bool[]> > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.ReadBitsCoreAsync	(	PlcAddress	address,
		int	count,
		CancellationToken	cancellationToken )

inlineprotected

연속된 PLC 비트 변수를 CX-Compolet 단건 호출로 읽습니다.

매개변수

address	읽기를 시작할 PLC 주소입니다.
count	읽을 비트 수입니다.
cancellationToken	읽기 작업을 취소하는 토큰입니다.

반환값: 읽은 비트 배열 또는 포착된 호출 오류를 포함하는 결과 작업입니다.

예외

InvalidOperationException	클라이언트가 연결되지 않았을 때 발생합니다.
OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.

OmronCxComponentPlcClient.cs 파일의 296 번째 라인에서 정의되었습니다.

    {
        var component = RequireComponent();
        var values = new bool[count];

        try
        {
            for (var index = 0; index < count; index++)
            {
                cancellationToken.ThrowIfCancellationRequested();

                var raw = ComInvoker.Invoke(
                    component,
                    _options.ReadVariableMethodName,
                    OmronCxAddressNameFormatter.FormatOffset(address, index));

                values[index] = Convert.ToInt32(raw, CultureInfo.InvariantCulture) != 0;
            }
        }
        catch (Exception ex) when (ex is not OperationCanceledException)
        {
            return Task.FromResult(PlcResult<bool[]>.Failure($"CX-Compolet bit read failed. {ex.Message}"));
        }

        return Task.FromResult(PlcResult<bool[]>.Success(values));
    }

다음을 참조함 : _options, Dreamine.PLC.Omron.CxComponent.Devices.OmronCxAddressNameFormatter.FormatOffset(), RequireComponent().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ReadWordsCoreAsync()

override Task< PlcResult< short[]> > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.ReadWordsCoreAsync	(	PlcAddress	address,
		int	count,
		CancellationToken	cancellationToken )

inlineprotected

연속된 PLC 워드 변수를 CX-Compolet 단건 호출로 읽습니다.

매개변수

address	읽기를 시작할 PLC 주소입니다.
count	읽을 워드 수입니다.
cancellationToken	읽기 작업을 취소하는 토큰입니다.

반환값: 읽은 워드 배열 또는 포착된 호출 오류를 포함하는 결과 작업입니다.

예외

InvalidOperationException	클라이언트가 연결되지 않았을 때 발생합니다.
OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.

OmronCxComponentPlcClient.cs 파일의 382 번째 라인에서 정의되었습니다.

    {
        var component = RequireComponent();
        var values = new short[count];

        try
        {
            for (var index = 0; index < count; index++)
            {
                cancellationToken.ThrowIfCancellationRequested();

                var raw = ComInvoker.Invoke(
                    component,
                    _options.ReadVariableMethodName,
                    OmronCxAddressNameFormatter.FormatOffset(address, index));

                values[index] = Convert.ToInt16(raw, CultureInfo.InvariantCulture);
            }
        }
        catch (Exception ex) when (ex is not OperationCanceledException)
        {
            return Task.FromResult(PlcResult<short[]>.Failure($"CX-Compolet word read failed. {ex.Message}"));
        }

        return Task.FromResult(PlcResult<short[]>.Success(values));
    }

다음을 참조함 : _options, Dreamine.PLC.Omron.CxComponent.Devices.OmronCxAddressNameFormatter.FormatOffset(), RequireComponent().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ReleaseComponent()

void Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.ReleaseComponent ( )

inlineprivate

보유한 CX-Compolet COM 개체의 참조를 최종 해제하고 연결 상태를 초기화합니다.

OmronCxComponentPlcClient.cs 파일의 691 번째 라인에서 정의되었습니다.

    {
        if (_component is null)
        {
            return;
        }

        if (OperatingSystem.IsWindows() && Marshal.IsComObject(_component))
        {
            Marshal.FinalReleaseComObject(_component);
        }

        _component = null;
    }

다음을 참조함 : _component.

다음에 의해서 참조됨 : DisconnectCoreAsync(), DisposeAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ RequireComponent()

object Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.RequireComponent ( )

inlineprivate

현재 연결된 CX-Compolet COM 개체를 반환합니다.

반환값: 연결된 COM 개체입니다.

예외

InvalidOperationException 클라이언트가 연결되지 않았을 때 발생합니다.

OmronCxComponentPlcClient.cs 파일의 678 번째 라인에서 정의되었습니다.

    {
        return _component ?? throw new InvalidOperationException("CX-Compolet is not connected.");
    }

다음을 참조함 : _component.

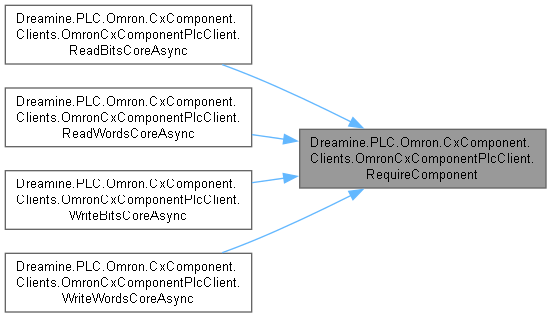

다음에 의해서 참조됨 : ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ TrySetProperty()

void Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.TrySetProperty	(	object	target,
		string	name,
		object?	value )

inlinestaticprivate

PLC 제품군에 따라 선택적인 COM 속성을 설정하며 속성이 없으면 무시합니다.

매개변수

target	속성을 소유한 COM 대상입니다.
name	설정할 선택적 속성 이름입니다.
value	설정할 값입니다.

예외

InvalidOperationException 속성 설정자가 존재하지만 내부 COM 오류가 발생할 때 발생할 수 있습니다.

OmronCxComponentPlcClient.cs 파일의 642 번째 라인에서 정의되었습니다.

    {
        try
        {
            ComInvoker.SetProperty(target, name, value);
        }
        catch (MissingMethodException)
        {
            // CX-Compolet controls vary by PLC family; optional properties are intentionally ignored.
        }
    }

다음에 의해서 참조됨 : ConnectCoreAsync(), DisconnectCoreAsync().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ WriteBitsCoreAsync()

override Task< PlcResult > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.WriteBitsCoreAsync	(	PlcAddress	address,
		IReadOnlyList< bool >	values,
		CancellationToken	cancellationToken )

inlineprotected

연속된 PLC 비트 변수를 CX-Compolet 단건 호출로 씁니다.

매개변수

address	쓰기를 시작할 PLC 주소입니다.
values	쓸 비트 값입니다.
cancellationToken	쓰기 작업을 취소하는 토큰입니다.

반환값: 성공 또는 포착된 호출 오류를 포함하는 결과 작업입니다.

예외

InvalidOperationException	클라이언트가 연결되지 않았을 때 발생합니다.
OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.

OmronCxComponentPlcClient.cs 파일의 468 번째 라인에서 정의되었습니다.

    {
        var component = RequireComponent();

        try
        {
            for (var index = 0; index < values.Count; index++)
            {
                cancellationToken.ThrowIfCancellationRequested();

                ComInvoker.Invoke(
                    component,
                    _options.WriteVariableMethodName,
                    OmronCxAddressNameFormatter.FormatOffset(address, index),
                    values[index] ? 1 : 0);
            }
        }
        catch (Exception ex) when (ex is not OperationCanceledException)
        {
            return Task.FromResult(PlcResult.Failure($"CX-Compolet bit write failed. {ex.Message}"));
        }

        return Task.FromResult(PlcResult.Success());
    }

다음을 참조함 : _options, Dreamine.PLC.Omron.CxComponent.Devices.OmronCxAddressNameFormatter.FormatOffset(), RequireComponent().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ WriteWordsCoreAsync()

override Task< PlcResult > Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.WriteWordsCoreAsync	(	PlcAddress	address,
		IReadOnlyList< short >	values,
		CancellationToken	cancellationToken )

inlineprotected

연속된 PLC 워드 변수를 CX-Compolet 단건 호출로 씁니다.

매개변수

address	쓰기를 시작할 PLC 주소입니다.
values	쓸 워드 값입니다.
cancellationToken	쓰기 작업을 취소하는 토큰입니다.

반환값: 성공 또는 포착된 호출 오류를 포함하는 결과 작업입니다.

예외

InvalidOperationException	클라이언트가 연결되지 않았을 때 발생합니다.
OperationCanceledException	취소 토큰이 취소된 경우 발생합니다.

OmronCxComponentPlcClient.cs 파일의 552 번째 라인에서 정의되었습니다.

    {
        var component = RequireComponent();

        try
        {
            for (var index = 0; index < values.Count; index++)
            {
                cancellationToken.ThrowIfCancellationRequested();

                ComInvoker.Invoke(
                    component,
                    _options.WriteVariableMethodName,
                    OmronCxAddressNameFormatter.FormatOffset(address, index),
                    values[index]);
            }
        }
        catch (Exception ex) when (ex is not OperationCanceledException)
        {
            return Task.FromResult(PlcResult.Failure($"CX-Compolet word write failed. {ex.Message}"));
        }

        return Task.FromResult(PlcResult.Success());
    }

다음을 참조함 : _options, Dreamine.PLC.Omron.CxComponent.Devices.OmronCxAddressNameFormatter.FormatOffset(), RequireComponent().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

멤버 데이터 문서화

◆ _component

object? Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient._component

private

component 값을 보관합니다.

OmronCxComponentPlcClient.cs 파일의 48 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectCoreAsync(), DisconnectCoreAsync(), ReleaseComponent(), RequireComponent().

◆ _factory

readonly IComObjectFactory Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient._factory

private

factory 값을 보관합니다.

OmronCxComponentPlcClient.cs 파일의 39 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectCoreAsync(), OmronCxComponentPlcClient().

◆ _options

readonly OmronCxComponentOptions Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient._options

private

options 값을 보관합니다.

OmronCxComponentPlcClient.cs 파일의 30 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectCoreAsync(), DisconnectCoreAsync(), OmronCxComponentPlcClient(), ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

속성 문서화

◆ Options

OmronCxComponentOptions Dreamine.PLC.Omron.CxComponent.Clients.OmronCxComponentPlcClient.Options

get

이 클라이언트가 사용하는 CX-Compolet 옵션을 가져옵니다.

OmronCxComponentPlcClient.cs 파일의 125 번째 라인에서 정의되었습니다.

이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

OmronCxComponentPlcClient.cs

Public 멤버 함수

Protected 멤버 함수

속성

Private 멤버 함수

정적 Private 멤버 함수

Private 속성

상세한 설명

생성자 & 소멸자 문서화

◆ OmronCxComponentPlcClient() [1/2]

◆ OmronCxComponentPlcClient() [2/2]

멤버 함수 문서화

◆ ConnectCoreAsync()

◆ DisconnectCoreAsync()

◆ DisposeAsync()

◆ ReadBitsCoreAsync()

◆ ReadWordsCoreAsync()

◆ ReleaseComponent()

◆ RequireComponent()

◆ TrySetProperty()

◆ WriteBitsCoreAsync()

◆ WriteWordsCoreAsync()

멤버 데이터 문서화

◆ _component

◆ _factory

◆ _options

속성 문서화

◆ Options
