Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient에 대한 상속 다이어그램 :

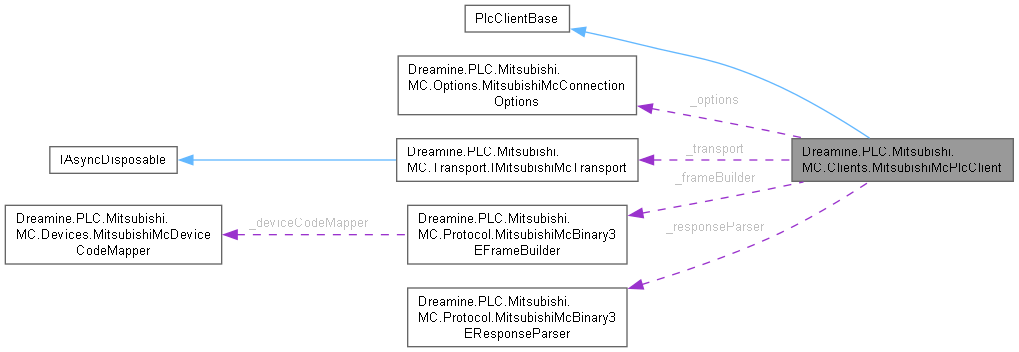

Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient에 대한 협력 다이어그램:

[범례]

Public 멤버 함수
	MitsubishiMcPlcClient (MitsubishiMcConnectionOptions options)
	MitsubishiMcPlcClient (MitsubishiMcConnectionOptions options, IMitsubishiMcTransport transport, MitsubishiMcBinary3EFrameBuilder frameBuilder, MitsubishiMcBinary3EResponseParser responseParser)
override async ValueTask	DisposeAsync ()

Protected 멤버 함수
override Task< PlcResult >	ConnectCoreAsync (CancellationToken cancellationToken)
override Task< PlcResult >	DisconnectCoreAsync (CancellationToken cancellationToken)
override async Task< PlcResult< bool[]> >	ReadBitsCoreAsync (PlcAddress address, int count, CancellationToken cancellationToken)
override async Task< PlcResult< short[]> >	ReadWordsCoreAsync (PlcAddress address, int count, CancellationToken cancellationToken)
override async Task< PlcResult >	WriteBitsCoreAsync (PlcAddress address, IReadOnlyList< bool > values, CancellationToken cancellationToken)
override async Task< PlcResult >	WriteWordsCoreAsync (PlcAddress address, IReadOnlyList< short > values, CancellationToken cancellationToken)

속성
MitsubishiMcConnectionOptions	Options `[get]`

정적 Private 멤버 함수
static IMitsubishiMcTransport	CreateTransport (MitsubishiMcConnectionOptions options)

Private 속성
readonly MitsubishiMcConnectionOptions	_options
readonly IMitsubishiMcTransport	_transport
readonly MitsubishiMcBinary3EFrameBuilder	_frameBuilder
readonly MitsubishiMcBinary3EResponseParser	_responseParser

상세한 설명

Mitsubishi MC 프로토콜 PLC 클라이언트를 제공합니다.

MitsubishiMcPlcClient.cs 파일의 18 번째 라인에서 정의되었습니다.

생성자 & 소멸자 문서화

◆ MitsubishiMcPlcClient() [1/2]

Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.MitsubishiMcPlcClient ( MitsubishiMcConnectionOptions options )

inline

옵션에 맞는 기본 전송과 프레임 구성 요소로 클라이언트를 초기화합니다.

매개변수

options 연결 옵션입니다.

예외

ArgumentNullException	옵션이 `null`인 경우 발생합니다.
ArgumentOutOfRangeException	전송 타입이 지원되지 않는 경우 발생합니다.

MitsubishiMcPlcClient.cs 파일의 87 번째 라인에서 정의되었습니다.

        : this(
            options,
            CreateTransport(options),
            new MitsubishiMcBinary3EFrameBuilder(),
            new MitsubishiMcBinary3EResponseParser())
    {
    }

다음을 참조함 : CreateTransport().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ MitsubishiMcPlcClient() [2/2]

Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.MitsubishiMcPlcClient	(	MitsubishiMcConnectionOptions	options,
		IMitsubishiMcTransport	transport,
		MitsubishiMcBinary3EFrameBuilder	frameBuilder,
		MitsubishiMcBinary3EResponseParser	responseParser )

inline

지정한 옵션, 전송, 프레임 빌더 및 응답 파서로 클라이언트를 초기화합니다.

매개변수

options	연결 옵션입니다.
transport	MC 전송입니다.
frameBuilder	Binary 3E 빌더입니다.
responseParser	Binary 3E 파서입니다.

예외

ArgumentNullException 인수 중 하나가 null인 경우 발생합니다.

MitsubishiMcPlcClient.cs 파일의 140 번째 라인에서 정의되었습니다.

    {
        _options = options ?? throw new ArgumentNullException(nameof(options));
        _transport = transport ?? throw new ArgumentNullException(nameof(transport));
        _frameBuilder = frameBuilder ?? throw new ArgumentNullException(nameof(frameBuilder));
        _responseParser = responseParser ?? throw new ArgumentNullException(nameof(responseParser));
    }

다음을 참조함 : _frameBuilder, _options, _responseParser, _transport.

멤버 함수 문서화

◆ ConnectCoreAsync()

override Task< PlcResult > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.ConnectCoreAsync ( CancellationToken cancellationToken )

inlineprotected

구성된 호스트와 포트로 MC 전송을 연결합니다.

매개변수

cancellationToken 취소 토큰입니다.

반환값: 연결 결과입니다.

MitsubishiMcPlcClient.cs 파일의 232 번째 라인에서 정의되었습니다.

    {
        return _transport.ConnectAsync(
            _options.Host,
            _options.Port,
            _options.ConnectTimeoutMs,
            cancellationToken);
    }

다음을 참조함 : _options, _transport.

◆ CreateTransport()

IMitsubishiMcTransport Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.CreateTransport ( MitsubishiMcConnectionOptions options )

inlinestaticprivate

옵션의 전송 타입에 맞는 TCP 또는 UDP 전송을 만듭니다.

매개변수

options 연결 옵션입니다.

반환값: 생성된 전송입니다.

예외

ArgumentNullException	옵션이 `null`인 경우 발생합니다.
ArgumentOutOfRangeException	전송 타입이 지원되지 않는 경우 발생합니다.

MitsubishiMcPlcClient.cs 파일의 198 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(options);

        return options.TransportType switch
        {
            MitsubishiMcTransportType.Tcp => new TcpMitsubishiMcTransport(),
            MitsubishiMcTransportType.Udp => new UdpMitsubishiMcTransport(),
            _ => throw new ArgumentOutOfRangeException(nameof(options), options.TransportType, "Unsupported Mitsubishi MC transport type.")
        };
    }

다음을 참조함 : Dreamine.PLC.Mitsubishi.MC.Options.Tcp, Dreamine.PLC.Mitsubishi.MC.Options.MitsubishiMcConnectionOptions.TransportType, Dreamine.PLC.Mitsubishi.MC.Options.Udp.

다음에 의해서 참조됨 : MitsubishiMcPlcClient().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ DisconnectCoreAsync()

override Task< PlcResult > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.DisconnectCoreAsync ( CancellationToken cancellationToken )

inlineprotected

MC 전송 연결을 해제합니다.

매개변수

cancellationToken 취소 토큰입니다.

반환값: 연결 해제 결과입니다.

MitsubishiMcPlcClient.cs 파일의 263 번째 라인에서 정의되었습니다.

    {
        return _transport.DisconnectAsync(cancellationToken);
    }

다음을 참조함 : _transport.

◆ DisposeAsync()

override async ValueTask Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.DisposeAsync ( )

inline

기본 클라이언트와 MC 전송을 순서대로 비동기 해제합니다.

반환값: 비동기 해제 작업입니다.

MitsubishiMcPlcClient.cs 파일의 577 번째 라인에서 정의되었습니다.

    {
        await base.DisposeAsync().ConfigureAwait(false);
        await _transport.DisposeAsync().ConfigureAwait(false);
    }

다음을 참조함 : _transport.

◆ ReadBitsCoreAsync()

override async Task< PlcResult< bool[]> > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.ReadBitsCoreAsync	(	PlcAddress	address,
		int	count,
		CancellationToken	cancellationToken )

inlineprotected

비트 읽기 프레임을 송수신하고 응답 비트를 구문 분석합니다.

매개변수

address	시작 주소입니다.
count	비트 수입니다.
cancellationToken	취소 토큰입니다.

반환값: 비트 결과입니다.

MitsubishiMcPlcClient.cs 파일의 304 번째 라인에서 정의되었습니다.

    {
        var frameResult = _frameBuilder.BuildBatchReadFrame(
            _options,
            address,
            count,
            isBitAccess: true);

        if (!frameResult.IsSuccess || frameResult.Value is null)
        {
            return PlcResult<bool[]>.Failure(
                frameResult.Message ?? "Failed to build Mitsubishi MC bit read frame.",
                frameResult.ErrorCode);
        }

        var responseResult = await _transport.SendAndReceiveAsync(
            frameResult.Value,
            _options.ReceiveTimeoutMs,
            _options.RetryCount,
            cancellationToken).ConfigureAwait(false);

        if (!responseResult.IsSuccess || responseResult.Value is null)
        {
            return PlcResult<bool[]>.Failure(
                responseResult.Message ?? "Failed to receive Mitsubishi MC bit read response.",
                responseResult.ErrorCode);
        }

        return _responseParser.ParseReadBits(responseResult.Value, count);
    }

다음을 참조함 : _frameBuilder, _options, _responseParser, _transport.

◆ ReadWordsCoreAsync()

override async Task< PlcResult< short[]> > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.ReadWordsCoreAsync	(	PlcAddress	address,
		int	count,
		CancellationToken	cancellationToken )

inlineprotected

워드 읽기 프레임을 송수신하고 응답 워드를 구문 분석합니다.

매개변수

address	시작 주소입니다.
count	워드 수입니다.
cancellationToken	취소 토큰입니다.

반환값: 워드 결과입니다.

MitsubishiMcPlcClient.cs 파일의 374 번째 라인에서 정의되었습니다.

    {
        var frameResult = _frameBuilder.BuildBatchReadFrame(
            _options,
            address,
            count,
            isBitAccess: false);

        if (!frameResult.IsSuccess || frameResult.Value is null)
        {
            return PlcResult<short[]>.Failure(
                frameResult.Message ?? "Failed to build Mitsubishi MC word read frame.",
                frameResult.ErrorCode);
        }

        var responseResult = await _transport.SendAndReceiveAsync(
            frameResult.Value,
            _options.ReceiveTimeoutMs,
            _options.RetryCount,
            cancellationToken).ConfigureAwait(false);

        if (!responseResult.IsSuccess || responseResult.Value is null)
        {
            return PlcResult<short[]>.Failure(
                responseResult.Message ?? "Failed to receive Mitsubishi MC word read response.",
                responseResult.ErrorCode);
        }

        return _responseParser.ParseReadWords(responseResult.Value, count);
    }

다음을 참조함 : _frameBuilder, _options, _responseParser, _transport.

◆ WriteBitsCoreAsync()

override async Task< PlcResult > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.WriteBitsCoreAsync	(	PlcAddress	address,
		IReadOnlyList< bool >	values,
		CancellationToken	cancellationToken )

inlineprotected

비트 쓰기 프레임을 송수신하고 종료 코드를 확인합니다.

매개변수

address	시작 주소입니다.
values	비트 값입니다.
cancellationToken	취소 토큰입니다.

반환값: 쓰기 결과입니다.

MitsubishiMcPlcClient.cs 파일의 444 번째 라인에서 정의되었습니다.

    {
        var frameResult = _frameBuilder.BuildBatchWriteBitsFrame(
            _options,
            address,
            values);

        if (!frameResult.IsSuccess || frameResult.Value is null)
        {
            return PlcResult.Failure(
                frameResult.Message ?? "Failed to build Mitsubishi MC bit write frame.",
                frameResult.ErrorCode);
        }

        var responseResult = await _transport.SendAndReceiveAsync(
            frameResult.Value,
            _options.ReceiveTimeoutMs,
            _options.RetryCount,
            cancellationToken).ConfigureAwait(false);

        if (!responseResult.IsSuccess || responseResult.Value is null)
        {
            return PlcResult.Failure(
                responseResult.Message ?? "Failed to receive Mitsubishi MC bit write response.",
                responseResult.ErrorCode);
        }

        var parseResult = _responseParser.Parse(responseResult.Value);
        if (!parseResult.IsSuccess)
        {
            return PlcResult.Failure(
                parseResult.Message ?? "Failed to parse Mitsubishi MC bit write response.",
                parseResult.ErrorCode);
        }

        return PlcResult.Success();
    }

다음을 참조함 : _frameBuilder, _options, _responseParser, _transport.

◆ WriteWordsCoreAsync()

override async Task< PlcResult > Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.WriteWordsCoreAsync	(	PlcAddress	address,
		IReadOnlyList< short >	values,
		CancellationToken	cancellationToken )

inlineprotected

워드 쓰기 프레임을 송수신하고 종료 코드를 확인합니다.

매개변수

address	시작 주소입니다.
values	워드 값입니다.
cancellationToken	취소 토큰입니다.

반환값: 쓰기 결과입니다.

MitsubishiMcPlcClient.cs 파일의 521 번째 라인에서 정의되었습니다.

    {
        var frameResult = _frameBuilder.BuildBatchWriteWordsFrame(
            _options,
            address,
            values);

        if (!frameResult.IsSuccess || frameResult.Value is null)
        {
            return PlcResult.Failure(
                frameResult.Message ?? "Failed to build Mitsubishi MC word write frame.",
                frameResult.ErrorCode);
        }

        var responseResult = await _transport.SendAndReceiveAsync(
            frameResult.Value,
            _options.ReceiveTimeoutMs,
            _options.RetryCount,
            cancellationToken).ConfigureAwait(false);

        if (!responseResult.IsSuccess || responseResult.Value is null)
        {
            return PlcResult.Failure(
                responseResult.Message ?? "Failed to receive Mitsubishi MC word write response.",
                responseResult.ErrorCode);
        }

        var parseResult = _responseParser.Parse(responseResult.Value);
        if (!parseResult.IsSuccess)
        {
            return PlcResult.Failure(
                parseResult.Message ?? "Failed to parse Mitsubishi MC word write response.",
                parseResult.ErrorCode);
        }

        return PlcResult.Success();
    }

다음을 참조함 : _frameBuilder, _options, _responseParser, _transport.

멤버 데이터 문서화

◆ _frameBuilder

readonly MitsubishiMcBinary3EFrameBuilder Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient._frameBuilder

private

frame Builder 값을 보관합니다.

MitsubishiMcPlcClient.cs 파일의 46 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : MitsubishiMcPlcClient(), ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

◆ _options

readonly MitsubishiMcConnectionOptions Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient._options

private

options 값을 보관합니다.

MitsubishiMcPlcClient.cs 파일의 28 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectCoreAsync(), MitsubishiMcPlcClient(), ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

◆ _responseParser

readonly MitsubishiMcBinary3EResponseParser Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient._responseParser

private

response Parser 값을 보관합니다.

MitsubishiMcPlcClient.cs 파일의 55 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : MitsubishiMcPlcClient(), ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

◆ _transport

readonly IMitsubishiMcTransport Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient._transport

private

transport 값을 보관합니다.

MitsubishiMcPlcClient.cs 파일의 37 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ConnectCoreAsync(), DisconnectCoreAsync(), DisposeAsync(), MitsubishiMcPlcClient(), ReadBitsCoreAsync(), ReadWordsCoreAsync(), WriteBitsCoreAsync(), WriteWordsCoreAsync().

속성 문서화

◆ Options

MitsubishiMcConnectionOptions Dreamine.PLC.Mitsubishi.MC.Clients.MitsubishiMcPlcClient.Options

get

Mitsubishi MC 연결 옵션을 가져옵니다.

MitsubishiMcPlcClient.cs 파일의 160 번째 라인에서 정의되었습니다.

이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

MitsubishiMcPlcClient.cs
