Public 멤버 함수
byte[]	BuildGetSlaveInfo ()
IoResult< string >	ParseSlaveInfo (IReadOnlyList< byte > responseFrame)
byte[]	BuildReadDigitalInputs (IReadOnlyList< IoPoint > points)
IoResult< bool[]>	ParseDigitalInputs (IReadOnlyList< byte > responseFrame, int count)
byte[]	BuildReadDigitalOutputs (IReadOnlyList< IoPoint > points)
IoResult< bool[]>	ParseDigitalOutputs (IReadOnlyList< byte > responseFrame, int count)
byte[]	BuildWriteDigitalOutputs (IReadOnlyDictionary< IoPoint, bool > values)
byte[]	BuildReadAnalogInputs (IReadOnlyList< AnalogIoPoint > points)
IoResult< double[]>	ParseAnalogInputs (IReadOnlyList< byte > responseFrame, int count)
byte[]	BuildReadAnalogOutputs (IReadOnlyList< AnalogIoPoint > points)
IoResult< double[]>	ParseAnalogOutputs (IReadOnlyList< byte > responseFrame, int count)
byte[]	BuildWriteAnalogOutputs (IReadOnlyDictionary< AnalogIoPoint, double > values)
IoResult	ParseWriteResponse (IReadOnlyList< byte > responseFrame)

Private 멤버 함수
byte[]	BuildFrame (byte frameType, IReadOnlyList< byte > data)
IoResult< byte[]>	ParseReply (IReadOnlyList< byte > responseFrame, byte expectedFrameType, int minimumPayloadLength)
byte	NextSyncNo ()

정적 Private 멤버 함수
static NotSupportedException	CreateNotSupportedException (string message)
static IoResult< double[]>	CreateUnsupportedAnalogResult (string message)
static bool[]	ToInputBits (IReadOnlyList< byte > payload, int count)
static bool[]	ToOutputBits (IReadOnlyList< byte > payload, int count)
static uint	GetDigital16PointOutputWriteBit (int channel)
static uint	ReadUInt32BigEndian (IReadOnlyList< byte > bytes, int offset)
static void	WriteUInt32BigEndian (uint value, byte[] bytes, int offset)

Private 속성
readonly object	_syncLock = new()
byte	_syncNo

정적 Private 속성
const byte	Header = 0xAA
const byte	Reserved = 0x00
const byte	StatusOk = 0x00
const byte	GetInputFrameType = 0xC0
const byte	GetOutputFrameType = 0xC5
const byte	SetOutputFrameType = 0xC6
const byte	GetSlaveInfoFrameType = 0x01
const uint	Digital16PointResetMask = 0xFFFF_FFFF
const string	AnalogInputNotSupportedMessage = "Fastech Ezi-IO Plus-E 16-point DIO protocol does not support analog input."
const string	AnalogOutputNotSupportedMessage = "Fastech Ezi-IO Plus-E 16-point DIO protocol does not support analog output."

상세한 설명

Fastech Ezi-IO Plus-E 16점 디지털 I/O UDP 프레임을 생성하고 파싱합니다.

FastechPlusE16PointProtocol.cs 파일의 14 번째 라인에서 정의되었습니다.

멤버 함수 문서화

◆ BuildFrame()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildFrame	(	byte	frameType,
		IReadOnlyList< byte >	data )

inlineprivate

헤더, 길이, 동기 번호, 예약 바이트, 프레임 형식 및 데이터로 요청 프레임을 조립합니다.

매개변수

frameType	Fastech 프레임 형식 바이트입니다.
data	최대 252바이트의 프레임 데이터입니다.

반환값: 조립된 프레임입니다.

예외

ArgumentOutOfRangeException 데이터가 252바이트를 초과한 경우 발생합니다.

FastechPlusE16PointProtocol.cs 파일의 676 번째 라인에서 정의되었습니다.

    {
        if (data.Count > 252)
        {
            throw new ArgumentOutOfRangeException(nameof(data), data.Count, "Fastech frame data must be 252 bytes or less.");
        }

        var frame = new byte[5 + data.Count];
        frame[0] = Header;
        frame[1] = checked((byte)(3 + data.Count));
        frame[2] = NextSyncNo();
        frame[3] = Reserved;
        frame[4] = frameType;

        for (var i = 0; i < data.Count; i++)
        {
            frame[5 + i] = data[i];
        }

        return frame;
    }

다음을 참조함 : Header, NextSyncNo(), Reserved.

다음에 의해서 참조됨 : BuildGetSlaveInfo(), BuildReadDigitalInputs(), BuildReadDigitalOutputs(), BuildWriteDigitalOutputs().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

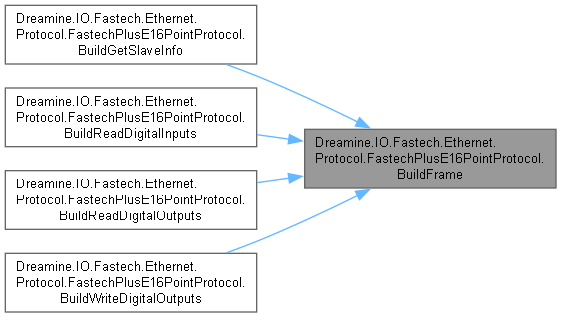

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ BuildGetSlaveInfo()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildGetSlaveInfo ( )

inline

슬레이브 정보 조회 요청 프레임을 만듭니다.

반환값: 슬레이브 정보 요청 프레임입니다.

FastechPlusE16PointProtocol.cs 파일의 141 번째 라인에서 정의되었습니다.

    {
        return BuildFrame(GetSlaveInfoFrameType, []);
    }

다음을 참조함 : BuildFrame(), GetSlaveInfoFrameType.

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildReadAnalogInputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildReadAnalogInputs ( IReadOnlyList< AnalogIoPoint > points )

inline

이 16점 DIO 프로토콜에서 지원하지 않는 아날로그 입력 요청을 거부합니다.

매개변수

points 요청된 아날로그 입력 지점입니다.

반환값: 이 메서드는 반환하지 않습니다.

예외

NotSupportedException 항상 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 451 번째 라인에서 정의되었습니다.

    {
        throw CreateNotSupportedException(AnalogInputNotSupportedMessage);
    }

다음을 참조함 : AnalogInputNotSupportedMessage, CreateNotSupportedException().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildReadAnalogOutputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildReadAnalogOutputs ( IReadOnlyList< AnalogIoPoint > points )

inline

이 프로토콜에서 지원하지 않는 아날로그 출력 읽기 요청을 거부합니다.

매개변수

points 요청된 출력 지점입니다.

반환값: 이 메서드는 반환하지 않습니다.

예외

NotSupportedException 항상 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 525 번째 라인에서 정의되었습니다.

    {
        throw CreateNotSupportedException(AnalogOutputNotSupportedMessage);
    }

다음을 참조함 : AnalogOutputNotSupportedMessage, CreateNotSupportedException().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildReadDigitalInputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildReadDigitalInputs ( IReadOnlyList< IoPoint > points )

inline

16점 디지털 입력 전체 조회 프레임을 만듭니다.

매개변수

points 결과 매핑에 사용되는 요청 지점입니다.

반환값: 입력 조회 프레임입니다.

예외

ArgumentNullException points 가 null인 경우 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 218 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(points);

        return BuildFrame(GetInputFrameType, []);
    }

다음을 참조함 : BuildFrame(), GetInputFrameType.

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildReadDigitalOutputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildReadDigitalOutputs ( IReadOnlyList< IoPoint > points )

inline

16점 디지털 출력 전체 조회 프레임을 만듭니다.

매개변수

points 결과 매핑에 사용되는 요청 지점입니다.

반환값: 출력 조회 프레임입니다.

예외

ArgumentNullException points 가 null인 경우 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 300 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(points);

        return BuildFrame(GetOutputFrameType, []);
    }

다음을 참조함 : BuildFrame(), GetOutputFrameType.

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildWriteAnalogOutputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildWriteAnalogOutputs ( IReadOnlyDictionary< AnalogIoPoint, double > values )

inline

이 프로토콜에서 지원하지 않는 아날로그 출력 쓰기 요청을 거부합니다.

매개변수

values 요청된 출력 값입니다.

반환값: 이 메서드는 반환하지 않습니다.

예외

NotSupportedException 항상 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 599 번째 라인에서 정의되었습니다.

    {
        throw CreateNotSupportedException(AnalogOutputNotSupportedMessage);
    }

다음을 참조함 : AnalogOutputNotSupportedMessage, CreateNotSupportedException().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ BuildWriteDigitalOutputs()

byte[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.BuildWriteDigitalOutputs ( IReadOnlyDictionary< IoPoint, bool > values )

inline

0~15 채널 변경 값을 설정/해제 마스크로 인코딩한 출력 쓰기 프레임을 만듭니다.

매개변수

values 지점별 출력 상태입니다.

반환값: 출력 쓰기 프레임입니다.

예외

ArgumentNullException	values 가 `null`인 경우 발생합니다.
ArgumentOutOfRangeException	채널이 0~15 범위를 벗어난 경우 발생합니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 390 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(values);

        uint setMask = 0;
        uint clearMask = Digital16PointResetMask;

        foreach (var value in values)
        {
            if (value.Key.Channel is < 0 or > 15)
            {
                throw new ArgumentOutOfRangeException(nameof(values), value.Key.Channel, "Channel must be between 0 and 15.");
            }

            var bit = GetDigital16PointOutputWriteBit(value.Key.Channel);
            if (value.Value)
            {
                setMask |= bit;
                clearMask &= ~bit;
            }
        }

        var data = new byte[8];
        WriteUInt32BigEndian(setMask, data, 0);
        WriteUInt32BigEndian(clearMask, data, 4);

        return BuildFrame(SetOutputFrameType, data);
    }

다음을 참조함 : BuildFrame(), Digital16PointResetMask, GetDigital16PointOutputWriteBit(), SetOutputFrameType, WriteUInt32BigEndian().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ CreateNotSupportedException()

NotSupportedException Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.CreateNotSupportedException ( string message )

inlinestaticprivate

지정한 설명의 미지원 예외를 만듭니다.

매개변수

message 예외 설명입니다.

반환값: 새 예외입니다.

FastechPlusE16PointProtocol.cs 파일의 722 번째 라인에서 정의되었습니다.

    {
        return new NotSupportedException(message);
    }

다음에 의해서 참조됨 : BuildReadAnalogInputs(), BuildReadAnalogOutputs(), BuildWriteAnalogOutputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ CreateUnsupportedAnalogResult()

IoResult< double[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.CreateUnsupportedAnalogResult ( string message )

inlinestaticprivate

아날로그 작업 미지원 실패 결과를 만듭니다.

매개변수

message 실패 설명입니다.

반환값: 아날로그 배열 실패 결과입니다.

FastechPlusE16PointProtocol.cs 파일의 751 번째 라인에서 정의되었습니다.

    {
        return IoResult<double[]>.Failure(message);
    }

다음에 의해서 참조됨 : ParseAnalogInputs(), ParseAnalogOutputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ GetDigital16PointOutputWriteBit()

uint Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.GetDigital16PointOutputWriteBit ( int channel )

inlinestaticprivate

논리 채널을 Plus-E 16점 출력 쓰기 마스크 비트 위치로 변환합니다.

매개변수

channel 0~15 논리 채널입니다.

반환값: 해당 단일 비트 마스크입니다.

FastechPlusE16PointProtocol.cs 파일의 997 번째 라인에서 정의되었습니다.

    {
        var normalizedChannel = Math.Clamp(channel, 0, 15);
        var bitIndex = normalizedChannel < 8
            ? 8 + normalizedChannel
            : normalizedChannel - 8;

        return 1u << bitIndex;
    }

다음에 의해서 참조됨 : BuildWriteDigitalOutputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ NextSyncNo()

byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.NextSyncNo ( )

inlineprivate

잠금으로 보호된 다음 8비트 동기 번호를 반환합니다.

반환값: 증가된 동기 번호입니다.

FastechPlusE16PointProtocol.cs 파일의 870 번째 라인에서 정의되었습니다.

    {
        lock (_syncLock)
        {
            _syncNo++;
            return _syncNo;
        }
    }

다음을 참조함 : _syncLock, _syncNo.

다음에 의해서 참조됨 : BuildFrame().

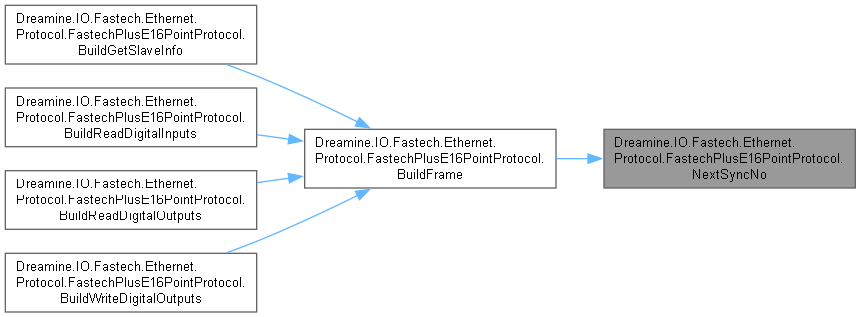

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ ParseAnalogInputs()

IoResult< double[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseAnalogInputs	(	IReadOnlyList< byte >	responseFrame,
		int	count )

inline

미지원 아날로그 입력 응답에 실패 결과를 반환합니다.

매개변수

responseFrame	무시되는 응답입니다.
count	무시되는 지점 수입니다.

반환값: 미지원 실패 결과입니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 488 번째 라인에서 정의되었습니다.

    {
        return CreateUnsupportedAnalogResult(AnalogInputNotSupportedMessage);
    }

다음을 참조함 : AnalogInputNotSupportedMessage, CreateUnsupportedAnalogResult().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ParseAnalogOutputs()

IoResult< double[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseAnalogOutputs	(	IReadOnlyList< byte >	responseFrame,
		int	count )

inline

미지원 아날로그 출력 응답에 실패 결과를 반환합니다.

매개변수

responseFrame	무시되는 응답입니다.
count	무시되는 지점 수입니다.

반환값: 미지원 실패 결과입니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 562 번째 라인에서 정의되었습니다.

    {
        return CreateUnsupportedAnalogResult(AnalogOutputNotSupportedMessage);
    }

다음을 참조함 : AnalogOutputNotSupportedMessage, CreateUnsupportedAnalogResult().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ParseDigitalInputs()

IoResult< bool[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseDigitalInputs	(	IReadOnlyList< byte >	responseFrame,
		int	count )

inline

입력 응답을 검증하고 요청 개수만큼 부울 상태로 변환합니다.

매개변수

responseFrame	입력 응답 프레임입니다.
count	반환할 지점 수입니다.

반환값: 입력 상태 배열 결과입니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 257 번째 라인에서 정의되었습니다.

    {
        var payload = ParseReply(responseFrame, GetInputFrameType, 8);
        if (!payload.IsSuccess || payload.Value is null)
        {
            return IoResult<bool[]>.Failure(payload.Message ?? "Failed to parse Fastech input response.", payload.ErrorCode);
        }

        return IoResult<bool[]>.Success(ToInputBits(payload.Value, count));
    }

다음을 참조함 : GetInputFrameType, ParseReply(), ToInputBits().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ParseDigitalOutputs()

IoResult< bool[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseDigitalOutputs	(	IReadOnlyList< byte >	responseFrame,
		int	count )

inline

출력 응답을 검증하고 요청 개수만큼 부울 상태로 변환합니다.

매개변수

responseFrame	출력 응답 프레임입니다.
count	반환할 지점 수입니다.

반환값: 출력 상태 배열 결과입니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 339 번째 라인에서 정의되었습니다.

    {
        var payload = ParseReply(responseFrame, GetOutputFrameType, 8);
        if (!payload.IsSuccess || payload.Value is null)
        {
            return IoResult<bool[]>.Failure(payload.Message ?? "Failed to parse Fastech output response.", payload.ErrorCode);
        }

        return IoResult<bool[]>.Success(ToOutputBits(payload.Value, count));
    }

다음을 참조함 : GetOutputFrameType, ParseReply(), ToOutputBits().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ParseReply()

IoResult< byte[]> Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseReply	(	IReadOnlyList< byte >	responseFrame,
		byte	expectedFrameType,
		int	minimumPayloadLength )

inlineprivate

응답 헤더, 길이, 예약 바이트, 프레임 형식, 상태 및 최소 페이로드 길이를 검증합니다.

매개변수

responseFrame	검증할 응답 프레임입니다.
expectedFrameType	예상 프레임 형식입니다.
minimumPayloadLength	필요한 최소 페이로드 바이트 수입니다.

반환값: 검증된 페이로드 또는 설명이 있는 실패 결과입니다.

예외

ArgumentNullException responseFrame 이 null인 경우 발생합니다.

FastechPlusE16PointProtocol.cs 파일의 804 번째 라인에서 정의되었습니다.

    {
        ArgumentNullException.ThrowIfNull(responseFrame);

        if (responseFrame.Count < 6)
        {
            return IoResult<byte[]>.Failure("The Fastech response frame is too short.");
        }

        if (responseFrame[0] != Header)
        {
            return IoResult<byte[]>.Failure($"Invalid Fastech response header: 0x{responseFrame[0]:X2}.");
        }

        if (responseFrame[1] != responseFrame.Count - 2)
        {
            return IoResult<byte[]>.Failure($"Invalid Fastech response length: {responseFrame[1]}.");
        }

        if (responseFrame[3] != Reserved)
        {
            return IoResult<byte[]>.Failure($"Invalid Fastech response reserved byte: 0x{responseFrame[3]:X2}.");
        }

        if (responseFrame[4] != expectedFrameType)
        {
            return IoResult<byte[]>.Failure($"Unexpected Fastech response frame type: 0x{responseFrame[4]:X2}.");
        }

        var status = responseFrame[5];
        if (status != StatusOk)
        {
            return IoResult<byte[]>.Failure($"Fastech communication status error: 0x{status:X2}.", status);
        }

        var payloadLength = responseFrame.Count - 6;
        if (payloadLength < minimumPayloadLength)
        {
            return IoResult<byte[]>.Failure($"The Fastech response payload length is {payloadLength}, expected at least {minimumPayloadLength}.");
        }

        var payload = new byte[payloadLength];
        for (var i = 0; i < payload.Length; i++)
        {
            payload[i] = responseFrame[6 + i];
        }

        return IoResult<byte[]>.Success(payload);
    }

다음을 참조함 : Header, Reserved, StatusOk.

다음에 의해서 참조됨 : ParseDigitalInputs(), ParseDigitalOutputs(), ParseSlaveInfo(), ParseWriteResponse().

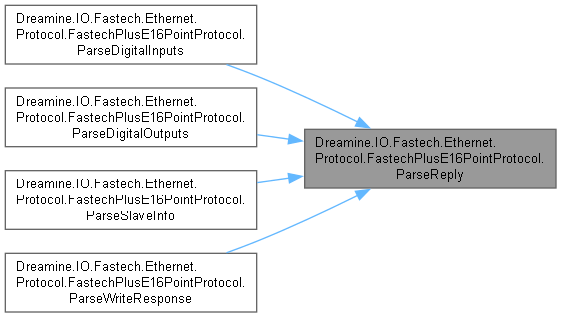

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ ParseSlaveInfo()

IoResult< string > Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseSlaveInfo ( IReadOnlyList< byte > responseFrame )

inline

슬레이브 정보 응답에서 장치 형식과 ASCII 이름을 파싱합니다.

매개변수

responseFrame 수신 프레임입니다.

반환값: 슬레이브 형식과 이름 텍스트를 포함하는 결과입니다.

FastechPlusE16PointProtocol.cs 파일의 170 번째 라인에서 정의되었습니다.

    {
        var payload = ParseReply(responseFrame, GetSlaveInfoFrameType, 1);
        if (!payload.IsSuccess || payload.Value is null)
        {
            return IoResult<string>.Failure(payload.Message ?? "Failed to parse Fastech slave information response.", payload.ErrorCode);
        }

        var slaveType = payload.Value[0];
        var name = payload.Value.Length > 1
            ? System.Text.Encoding.ASCII.GetString(payload.Value, 1, payload.Value.Length - 1).TrimEnd('\0')
            : string.Empty;

        return IoResult<string>.Success($"SlaveType={slaveType}, Name={name}");
    }

다음을 참조함 : GetSlaveInfoFrameType, ParseReply().

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ParseWriteResponse()

IoResult Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ParseWriteResponse ( IReadOnlyList< byte > responseFrame )

inline

디지털 출력 쓰기 응답을 검증하여 성공 또는 실패 결과로 변환합니다.

매개변수

responseFrame 쓰기 응답 프레임입니다.

반환값: 쓰기 결과입니다.

Dreamine.IO.Fastech.Ethernet.Protocol.IFastechEthernetIoProtocol를 구현.

FastechPlusE16PointProtocol.cs 파일의 628 번째 라인에서 정의되었습니다.

    {
        var payload = ParseReply(responseFrame, SetOutputFrameType, 0);
        return payload.IsSuccess
            ? IoResult.Success()
            : IoResult.Failure(payload.Message ?? "Failed to parse Fastech write response.", payload.ErrorCode);
    }

다음을 참조함 : ParseReply(), SetOutputFrameType.

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

◆ ReadUInt32BigEndian()

uint Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ReadUInt32BigEndian	(	IReadOnlyList< byte >	bytes,
		int	offset )

inlinestaticprivate

지정 오프셋에서 big-endian 32비트 부호 없는 정수를 읽습니다.

매개변수

bytes	원본 바이트 목록입니다.
offset	첫 바이트 오프셋입니다.

반환값: 디코딩된 값입니다.

FastechPlusE16PointProtocol.cs 파일의 1039 번째 라인에서 정의되었습니다.

    {
        return ((uint)bytes[offset] << 24)
            | ((uint)bytes[offset + 1] << 16)
            | ((uint)bytes[offset + 2] << 8)
            | bytes[offset + 3];
    }

◆ ToInputBits()

bool[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ToInputBits	(	IReadOnlyList< byte >	payload,
		int	count )

inlinestaticprivate

입력 페이로드의 첫 두 바이트를 최대 16개 부울 상태로 변환합니다.

매개변수

payload	입력 상태 페이로드입니다.
count	반환할 상태 수입니다.

반환값: 입력 상태 배열입니다.

FastechPlusE16PointProtocol.cs 파일의 911 번째 라인에서 정의되었습니다.

    {
        count = Math.Clamp(count, 0, 16);
        var values = new bool[count];

        for (var i = 0; i < values.Length; i++)
        {
            var byteOffset = i < 8 ? 0 : 1;
            var bitIndex = i % 8;
            values[i] = (payload[byteOffset] & (1 << bitIndex)) != 0;
        }

        return values;
    }

다음에 의해서 참조됨 : ParseDigitalInputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ ToOutputBits()

bool[] Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.ToOutputBits	(	IReadOnlyList< byte >	payload,
		int	count )

inlinestaticprivate

출력 페이로드의 상태 바이트를 최대 16개 부울 상태로 변환합니다.

매개변수

payload	출력 상태 페이로드입니다.
count	반환할 상태 수입니다.

반환값: 출력 상태 배열입니다.

FastechPlusE16PointProtocol.cs 파일의 958 번째 라인에서 정의되었습니다.

    {
        count = Math.Clamp(count, 0, 16);
        var values = new bool[count];

        for (var i = 0; i < values.Length; i++)
        {
            var byteOffset = i < 8 ? 2 : 3;
            var bitIndex = i % 8;
            values[i] = (payload[byteOffset] & (1 << bitIndex)) != 0;
        }

        return values;
    }

다음에 의해서 참조됨 : ParseDigitalOutputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

◆ WriteUInt32BigEndian()

void Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.WriteUInt32BigEndian	(	uint	value,
		byte[]	bytes,
		int	offset )

inlinestaticprivate

32비트 부호 없는 정수를 지정 오프셋에 big-endian으로 씁니다.

매개변수

value	쓸 값입니다.
bytes	대상 바이트 배열입니다.
offset	첫 바이트 오프셋입니다.

FastechPlusE16PointProtocol.cs 파일의 1079 번째 라인에서 정의되었습니다.

    {
        bytes[offset] = (byte)(value >> 24);
        bytes[offset + 1] = (byte)(value >> 16);
        bytes[offset + 2] = (byte)(value >> 8);
        bytes[offset + 3] = (byte)value;
    }

다음에 의해서 참조됨 : BuildWriteDigitalOutputs().

이 함수를 호출하는 함수들에 대한 그래프입니다.:

멤버 데이터 문서화

◆ _syncLock

readonly object Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol._syncLock = new()

private

sync Lock 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 114 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : NextSyncNo().

◆ _syncNo

byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol._syncNo

private

sync No 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 123 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : NextSyncNo().

◆ AnalogInputNotSupportedMessage

const string Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.AnalogInputNotSupportedMessage = "Fastech Ezi-IO Plus-E 16-point DIO protocol does not support analog input."

staticprivate

Analog Input Not Supported Message 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 96 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildReadAnalogInputs(), ParseAnalogInputs().

◆ AnalogOutputNotSupportedMessage

const string Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.AnalogOutputNotSupportedMessage = "Fastech Ezi-IO Plus-E 16-point DIO protocol does not support analog output."

staticprivate

Analog Output Not Supported Message 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 105 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildReadAnalogOutputs(), BuildWriteAnalogOutputs(), ParseAnalogOutputs().

◆ Digital16PointResetMask

const uint Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.Digital16PointResetMask = 0xFFFF_FFFF

staticprivate

Digital16 Point Reset Mask 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 87 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildWriteDigitalOutputs().

◆ GetInputFrameType

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.GetInputFrameType = 0xC0

staticprivate

Get Input Frame Type 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 51 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildReadDigitalInputs(), ParseDigitalInputs().

◆ GetOutputFrameType

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.GetOutputFrameType = 0xC5

staticprivate

Get Output Frame Type 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 60 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildReadDigitalOutputs(), ParseDigitalOutputs().

◆ GetSlaveInfoFrameType

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.GetSlaveInfoFrameType = 0x01

staticprivate

Get Slave Info Frame Type 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 78 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildGetSlaveInfo(), ParseSlaveInfo().

◆ Header

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.Header = 0xAA

staticprivate

Header 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 24 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildFrame(), ParseReply().

◆ Reserved

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.Reserved = 0x00

staticprivate

Reserved 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 33 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildFrame(), ParseReply().

◆ SetOutputFrameType

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.SetOutputFrameType = 0xC6

staticprivate

Set Output Frame Type 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 69 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : BuildWriteDigitalOutputs(), ParseWriteResponse().

◆ StatusOk

const byte Dreamine.IO.Fastech.Ethernet.Protocol.FastechPlusE16PointProtocol.StatusOk = 0x00

staticprivate

Status Ok 값을 보관합니다.

FastechPlusE16PointProtocol.cs 파일의 42 번째 라인에서 정의되었습니다.

다음에 의해서 참조됨 : ParseReply().

이 클래스에 대한 문서화 페이지는 다음의 파일로부터 생성되었습니다.:

FastechPlusE16PointProtocol.cs

Public 멤버 함수

Private 멤버 함수

정적 Private 멤버 함수

Private 속성

정적 Private 속성

상세한 설명

멤버 함수 문서화

◆ BuildFrame()

◆ BuildGetSlaveInfo()

◆ BuildReadAnalogInputs()

◆ BuildReadAnalogOutputs()

◆ BuildReadDigitalInputs()

◆ BuildReadDigitalOutputs()

◆ BuildWriteAnalogOutputs()

◆ BuildWriteDigitalOutputs()

◆ CreateNotSupportedException()

◆ CreateUnsupportedAnalogResult()

◆ GetDigital16PointOutputWriteBit()

◆ NextSyncNo()

◆ ParseAnalogInputs()

◆ ParseAnalogOutputs()

◆ ParseDigitalInputs()

◆ ParseDigitalOutputs()

◆ ParseReply()

◆ ParseSlaveInfo()

◆ ParseWriteResponse()

◆ ReadUInt32BigEndian()

◆ ToInputBits()

◆ ToOutputBits()

◆ WriteUInt32BigEndian()

멤버 데이터 문서화

◆ _syncLock

◆ _syncNo

◆ AnalogInputNotSupportedMessage

◆ AnalogOutputNotSupportedMessage

◆ Digital16PointResetMask

◆ GetInputFrameType

◆ GetOutputFrameType

◆ GetSlaveInfoFrameType

◆ Header

◆ Reserved

◆ SetOutputFrameType

◆ StatusOk
